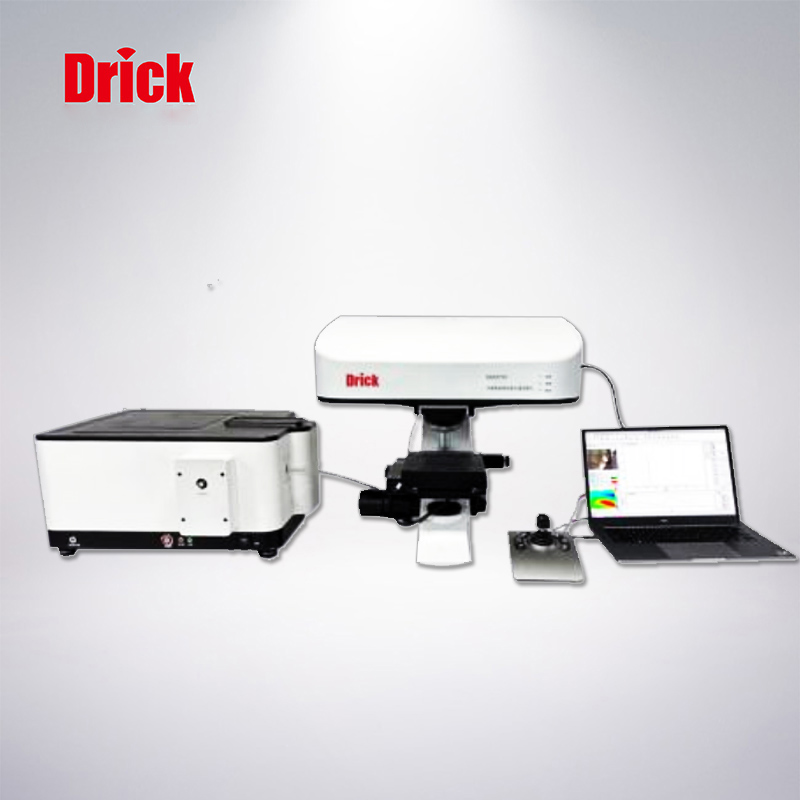

DRK8800系列显微拉曼光谱仪，集成了最多达4个激光器，并结合了显微镜及拉曼光谱仪两者的优点，显微拉曼检测平台使得“所见即所测”成为可能，可视化的精确定位拉曼检测平台，使得观测者可以检测样品上不同表面状态的拉曼信号，并可在计算机上同步显示所检测位置的微区形态，极大便利了拉曼微区检测。
DRK8800系列显微拉曼光谱仪，集成了最多达4个激光器，并结合了显微镜及拉曼光谱仪两者的优点，显微拉曼检测平台使得“所见即所测”成为可能，可视化的精确定位拉曼检测平台，使得观测者可以检测样品上不同表面状态的拉曼信号，并可在计算机上同步显示所检测位置的微区形态，极大便利了拉曼微区检测。
DRK8800全系列可以进行全自动对焦、全自动扫描，一键操作，可以进行批量实验、均匀性扫描等，无需等待，且可以获得高可靠性的扫描成像拉曼数据。
DRK8800配备不同焦距的光谱仪，以达到不同分辨率的要求，DRK8800还配备专门为拉曼系统设计的物镜，使得激光光斑接近衍射极限，再通过500万相机将焦点信息准确直观的显示在电脑上。克服了普通的拉曼系统中收集拉曼信号的焦面稍高于或稍低于实际最佳焦面的问题，从而提高拉曼光谱质量。
DRK8800完美地解决了相机成像时光路的损失，实现了相机成像与拉曼信号收集的分离，从而得到最佳的信号强度。同时，DRK8800使用专门为显微拉曼系统优化的高性能拉曼，无论是灵敏度，信噪比，稳定性等，都是行业领先水平，为拉曼研究提供了强有力的保障。
产品特点：
1、全自动拉曼成像实验，自动对焦自动扫描；
2、共聚焦光路设计（共聚焦可选）；
3、最多支持4种激发波长拉曼；
4、超长焦距高分辨率设计；
5、转动光栅设计，集大范围与高分辨率于一身；
6、密封舱门设计，实验不受环境光影响；
7、l超高灵敏度，信噪比>6000:1
8、超大范围成像（100X100mm），自动图像拼接；
9、独有的软件控制切换光路
10、快速定位，迅速找到焦点位置
11、高质量物镜，光斑微米级
12、500万相机，图像清晰精准
13、USB3.0接口直连电脑
典型应用：
1、纳米粒子与新材料
2、科研院所研究
3、生物科学
4、法医学鉴定
5、材料科学
6、医学免疫分析
7、农业及食品鉴定
8、宝石及无机矿物鉴定
9、环境科学
命名规则与选购指南：
DRK8800产品选型表
型号 | 光谱仪焦长 | 激发波长/nm*3 | 激光功率/mW | 最大波数范围*1*2 | 最优分辨率/cm-1*4 |
DRK8800-FL350 |
光谱仪焦长为350mm | 325 | 30 | 50~ 10000 | 2.6 |
532 | 100 | 5 ~ 10000 | 1.4 | ||
638 | 80 | 5 ~ 10000 | 1.4 | ||
785 | 350 | 5 ~ 10000 | 2. 1 | ||
1064 | 500 | 50 ~ 10000 | 5.2 | ||
DRK8800-FL510 |
光谱仪焦长为510mm | 325 | 30 | 50~ 10000 | 1.9 |
532 | 100 | 5 ~ 10000 | 0.9 | ||
638 | 80 | 5 ~ 10000 | 0.9 | ||
785 | 350 | 5 ~ 10000 | 1.4 | ||
1064 | 500 | 50 ~ 10000 | 3.6 | ||
DRK8800-FL810 |
光谱仪焦长为810mm | 325 | 30 | 50~ 10000 | 1. 1 |
532 | 100 | 5 ~ 10000 | 0.45 | ||
638 | 80 | 5 ~ 10000 | 0.45 | ||
785 | 350 | 5 ~ 10000 | 0.86 | ||
1064 | 500 | 5 ~ 10000 | 2.3 | ||
DRK8800LT：深度制冷至-30℃、超长积分时间（最长可达 1.3h） DRK8800EM：深度制冷型面阵 EMCCD 探测器 DRK8800BS：基本型 DRK8800AF： 自动对焦型 DRK8800MP：扫描成像 Mapping、自动对焦 | |||||
注：
1、最大波数范围，与激发波长的选择有关；
2、标配为150cm-1，可定制最低波数范围达5cm-1、50cm-1；
3、其他激发波长可定制；
4、最优分辨率，跟光谱仪的狭缝宽度相关；如果进一步缩小狭缝宽度，分辨率可以进一步提升；
5、表格参数中，只表示公司标准产品的参数；其他参数均可进行定制；
订购指南：
命名举例：
1、DRK8800AF-LT-FL350-532+638：自动对焦、长积分时间、焦长为350mm，激发波长为双波长：分别为532nm和633nm；
2、DRK8800MP-EM-FL810-532+638+1064：扫描成像、EMCCD探测器、焦长为810mm，激发波长为三波长：分别为532nm、633nm 和1064nm；

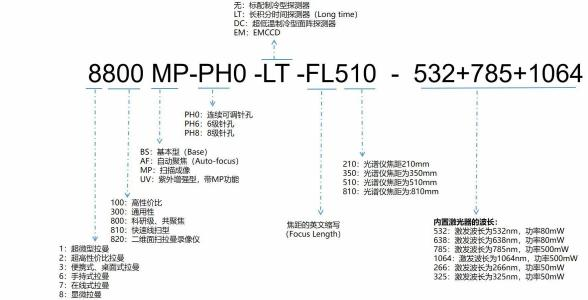

显微拉曼光谱仪的命名规则
技术参数：
DRK8800 性能参数
DRK8800 性能参数 | |
激发波长 | 266、325、532、638、785、 1064nm可选，最多同时集成4个激发波长 |
激光功率 | 266nm：30 mW 325nm：30mW 532nm： 100mW 633nm：80mW 638nm：80mW 785nm：350mW 1064nm：500mW |
光谱仪分光光谱 | 非对称 C-T 光路 |
光谱仪焦长 | 350mm、510mm、810mm 可选 |
内置光栅数量 | 标配 3 片；300 线、600 线、 1200 线、 1800 线、2400 线可选 |
探测器 | 1)深度制冷面阵 CCD：2000X256 像素 2)深度制冷高灵敏度 EMCCD： 1600X200 像素 3)深度制冷面阵InGaAs CCD：512X1 像素 最多可集成 2 个探测器 ，探测器 1#和探测器 2#中选一； |
物镜 | 标准配置：4X、10X、20X、50X； 可选配置： 100X |
显微照明 | 高亮度长寿命白光 LED |
照明方式 | 落射式 |
显微镜相机系统 | 500万像素工业相机 |
聚焦方式 | 共轭对焦 |
激光光斑直径 | >1μm |
激光稳定性 | σ/μ <±0.2% |
通讯模式 | USB3.0 |
X、Y 轴二维平台 | |
移动方式 | 全电动 ，手动可选 |
成像范围 | 50 X 50 mm，100 X 100 mm 可选 |
移动分辨率 | 0. 1μm |
定位精度 | 1 μm |
扫描间隔 | 软件设置 ，最小1μm |
扫描速度 | 20 mm/s |
纳米位移台（选配） | 最小位移分辨率2nm ，位移精度10nm |
Z 轴（自动对焦） | |
对焦精度 | ≤±0.2μm |
最大行程 | 20 mm |
对焦速度 | 不超过10 s |
纳米位移台（选配） | 最小位移分辨率2nm，位移精度10nm |
物理参数 | |
尺寸/mm | DRK8800-FL350：905(L) ×58.3(W)×643(H) DRK8800-FL510： 1009(L) ×58.3(W)×643(H) DRK8800-FL810： 1520(L) ×68.3(W)×643(H) |
重量 | DRK8800-FL350：59 Kg DRK8800-FL510：63 Kg DRK8800-FL810：78 Kg |
工作环境参数 | |
电压 | 100 ~240 VAC |
峰值功率 | <200 W |
其他动力 | 无需 |
排放 | 无 |
平台需求 | 气浮隔振光学平台 |
工作温湿度 | 恒温（25±2℃),恒湿（ 50±10%） |
洁净度 | 万级以上 |
