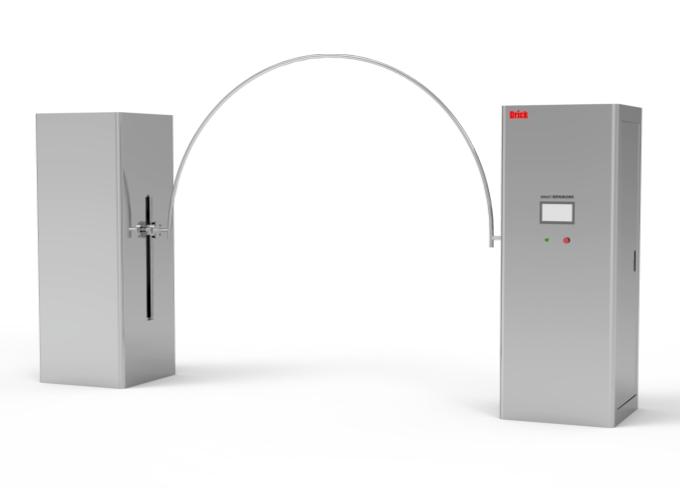

摆管喷淋试验机是一种用于模拟淋雨气候环境的设备，主要用于测试产品在淋雨条件下的防水性能和相关物理性能。以下是关于摆管喷淋试验机的详细介绍：
工作原理：
摆管摆动：通过电机配合变频器控制，再经减速器和机械传动装置，使摆管按照设定的幅度和速度摆动，模拟不同角度的雨水冲刷。
模拟降雨：摆管上的喷嘴喷出水滴，且喷嘴角度和喷水量可调，能确保水滴均匀覆盖测试样品，以模拟不同强度的雨淋效果。
样品旋转：测试样品放置在可旋转的工作台上，随着台面转动，使样品的各个面都能均匀接受淋雨测试，从而更全面地检测产品的防水性能。
自动控制：整个试验过程可通过 PLC 或触摸屏等控制系统自动完成，包括摆动次数、角度、喷水时间等参数均可编程设置，提高了测试的准确性和可重复性。
结构组成
摆管系统：由一组可旋转的摆管组成，是试验机的核心部分。摆管的一端连接水源，另一端通过喷嘴喷水，其旋转角度、速度和喷水量可调节，以模拟不同形式的降雨环境。
摆管喷淋试验机摆管系统
喷水系统：由一组喷嘴和管道组成，喷嘴的数量、位置、喷出的水柱大小和方向均可调节，是模拟降雨的关键部分。
摆管喷淋试验机喷水系统
控制系统：通过控制摆管系统的旋转速度和喷水系统的喷水大小来模拟不同的降雨环境，还可以控制试验的时间、次数以及数据的记录和输出。
样品台：用于放置需要进行测试的产品，通常具有防水材料制成的托盘，以防止水流到设备外部。
技术参数：
摆管半径：常见的有 400mm、600mm、800mm、1000mm、1200mm 等多种规格，可根据测试需求选择。
摆管摆幅：一般有 ±45°、±60°、±90°、±135°、±150°、±180°等，能模拟不同角度的降雨情况。
喷孔直径：通常为 0.4mm，孔间距为 50mm，可保证水滴均匀分布。
淋雨水压：一般在 50-150kPa 之间可调，某些设备的水压范围可能更宽，如 100-500kPa，具体应满足相关标准中规定的流量要求。
试验台转速：通常在 1-17r/min 之间可调，使样品各个面能均匀接受淋雨测试。
摆管喷淋试验机应用领域：
汽车工业：用于测试汽车外部的雨水密封性能，如车门、车窗、车灯、发动机舱等部位的防水性能，确保汽车在雨天行驶时不受雨水侵入。
电子电器领域：测试电子产品的防水等级和密封性能，如手机、平板电脑、笔记本电脑、家电等产品，以保证其在潮湿或淋雨环境下能正常工作。
建筑工程：可测试建筑材料的防水性能，如外墙涂料、防水材料、门窗等，评估其在长期淋雨条件下的防水效果和耐久性。
航空航天领域：用于测试飞行器的耐水性和防潮性能，确保飞行器在恶劣天气条件下的安全性和可靠性。
